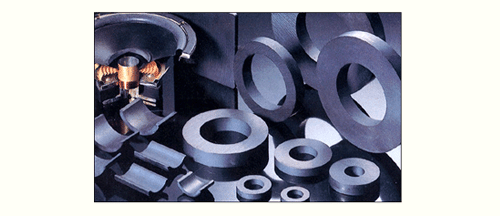

산화철을 주성분으로 한 소결 자석
- 스트론튬 (Strontium) 자석 : SrCo3 · 6Fe2O3
- 바륨 (Barium) 자석 : BaCO3 · 6Fe2O3
- 습 식 (Wet type magnet) : 물과 페라이트 파우다를 일정량 혼합
( 제작에 시간이 많이 걸리며 건식보다 특성이 좋다.)
- 건 식 (Dry type magnet) : 접착용 특수 파우다와 페라이트 파우다를 혼합 (단시간내에 제작 가능)
- 개발시기 : 1950년대
- 가격이 저렴하다.
- 비교적 온도에 대한 안정성이 높다..
- 최대에너지적 (BH)max : 3∼5 MGOe
스피커, 모타, 건강용품, 타코미터, 스피드미터, TV, 리드스위치, 시계무브먼트 등에 사용된다.
구분 |
단위 |
내용 |
| Curie Temperature (퀴리온도) | °C |
450 |
| Maximum Operating Temperature (최대 사용 온도) | °C |
250 |
| Hardness (경도) | Hv |
480∼580 |
| Density (밀도) | g/㎤ |
4.8∼4.9 |
| Temperature Coefficient of Br 잔류자속밀도의 온도 특성 | %/°C |
-0.2 |
| Temperature Coefficient of iHc 보자력의 온도 특성 | %/°C |
0.3 |
|
Material |
Iso/Anisotropic |
Remanence |
Coercivity |
||
|
Br(mT) |
Br(Gs) |
bHc(kA/m) |
bHc(Oe) |
||
|
Y10 |
Isotropic |
200-235 |
2000-2350 |
125-160 |
1570-2010 |
|
Y25 |
Anisotropic |
360-400 |
3600-4000 |
135-170 |
1700-2140 |
|
Y30 |
Anisotropic |
370-400 |
3700-4000 |
175-210 |
2200-2640 |
|
Y30BH |
Anisotropic |
380-400 |
3800-4000 |
230-275 |
2890-3460 |
|
Y33 |
Anisotropic |
410-430 |
4100-4300 |
220-250 |
2770-3140 |
|
Y35 |
Anisotropic |
400-420 |
4000-4200 |
160-190 |
2010-2380 |
|
Material |
Intrinsic Coercivity |
Max. Energy Product |
||
|
iHc(kA/m) |
iHc(Oe) |
(BH)max(KJ/㎥) |
(BH)max(MGOe) |
|
|
Y10 |
210-280 |
2640-3520 |
6.5-9.5 |
0.8-1.2 |
|
Y25 |
140-200 |
1760-2510 |
22.5-28.0 |
2.8-3.5 |
|
Y30 |
180-220 |
2260-2770 |
26.0-30.0 |
3.3-3.8 |
|
Y30BH |
235-290 |
2950-3650 |
27.0-32.5 |
3.4-4.1 |
|
Y33 |
225-255 |
2830-3210 |
31.5-35.0 |
4.0-4.4 |
|
Y35 |
165-195 |
2070-2450 |
30.0-33.5 |
3.8-4.2 |
